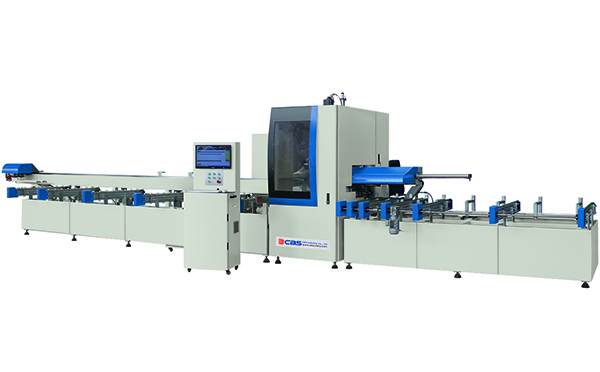

CCAP-6000S 铝型材任意角数控锯切中心



铝型材数控锯切中心主要用于铝合金型材-45°，90°， +45°角切加工，最多每次同时加工两支料；

该机由送料单元、锯切单元和出料单元三部分组成；

数控系统预留通讯接口，可实现大型生产线的对接；工控机自带WIFI，可实现无线接收数据，能够远程数据传输。

1、送料单元：

1.1自动上料输送台可自动连续对型材进行不间断传输，省时、省力；

1.2送料机械手采用伺服电机及斜齿条传动，移动速度快，重复定尺精度高；

1.3优化切割功能：根据作业单切割明细，可对型材进行优化切割；也可把优化好的切割数据通过u盘或网络直接导入。

2、锯切单元：

2.1配有废料输出装置，可将废料输送到垃圾桶或垃圾池内，有效杜绝了废料的堆积及场地的污染，改善了生产环境；

2.2切角-45°，90°， +45°，数控切换，切割速度可通过电脑软件进行编辑设定；锯片自上而下对型材进行垂直切割，不仅提高了切割精度，而且也避免了崩料；同时也避免了切削液及锯屑污染电机；

3、出料单元：

3.1出料机械手采用伺服电机及斜齿条传动，移动速度快，重复定尺精度高；

3.2出料工作台可连续不间断进行传输，大大提高了工作效率，降低了劳动强度；

3.3配置条码打印机，实时打印物料标识，实现工艺信息标识化，便于物料的管理。



基本参数



工作气压	0.6~0.8mpa
耗气量	150L/min
电压	380v 50hz
功率	14.5kW
最大切割高度	100mm
最大切割宽度	30~120mm
切割长度	300~6000mm
锯片直径	550mm
每次切割支数	2
工作速度	0~3 m/min
长度误差	+/-0.2mm
角度误差	+/-5’
